Системы прокладки кабеля — это комплекс конструкций и элементов, обеспечивающих безопасное, упорядоченное и удобное размещение силовых, слаботочных и оптических кабелей.
Они защищают проводку от механических повреждений, влаги, ультрафиолета и других внешних воздействий, а также упрощают обслуживание и модернизацию сетей.
Основные типы систем
Кабельные лотки (перфорированные, глухие, лестничные, проволочные) применяют в промышленных и технических помещениях для укладки большого количества кабелей. Перфорация улучшает теплоотвод, лестничные лотки выдерживают высокие нагрузки, проволочные — удобны для слаботочных линий.
Кабельные каналы и короба из пластика или металла используют в офисах и жилых зданиях. Они скрывают проводку, защищают от пыли и случайных повреждений, позволяют быстро получить доступ к кабелям при ремонте.

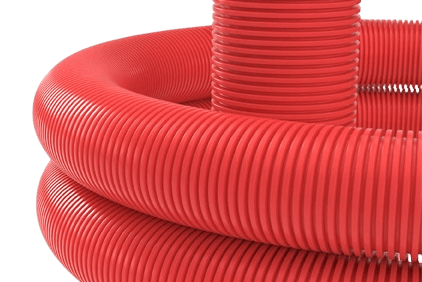

Трубы и гофры (ПВХ, ПНД, металлические) обеспечивают максимальную защиту от влаги, химикатов и ударов. Их применяют для скрытой прокладки в стенах, под полом, в земле, а также на улице. Часто используется двустенная труба гофрированная.
Монтажные коробки и муфты служат для соединения, разветвления и герметизации кабелей. Они обязательны в местах стыков и вводов, особенно во влажных и пыльных помещениях.
Кабельные шахты и коллекторы организуют вертикальную и магистральную разводку в многоэтажных зданиях и на крупных объектах. Это отдельные каналы с доступом для обслуживания и пожарной защитой.
Способы прокладки
Открытая — кабели размещают на поверхности стен, потолков или конструкций с помощью лотков, скоб, хомутов. Подходит для технических помещений, складов, временных линий: монтаж быстрый, доступ к проводке — прямой.
Скрытая — кабели прячут в штробах, под фальшполами, за подвесными потолками, в трубах внутри стен. Так делают в жилых и общественных интерьерах, чтобы сохранить эстетику и дополнительно защитить проводку.
Подземная — кабель укладывают в траншеи или кабельные каналы, часто в защитных трубах, с песчаной подушкой и сигнальной лентой. Это надёжно, но трудоёмко и дорого; ремонт требует раскопок.
Воздушная — линии крепят на опорах или фасадах. Вариант для соединения зданий, временных площадок и сельской местности: быстро и недорого, но уязвимо к погоде и вандализму.
На что опираться при выборе
Тип и количество кабелей: силовые, слаботочные и оптические линии лучше разделять, чтобы избежать помех и перегрева.
Условия эксплуатации: влажность, температура, агрессивные среды, риск механических повреждений диктуют материал и степень защиты (IP) лотков и труб.
Доступность для обслуживания: если кабель придётся часто менять или добавлять, лучше открытая система с лёгким доступом.
Нормативные требования: ПУЭ, СП 76.13330.2016, ГОСТ Р 52868 и ГОСТ Р МЭК 61084 задают правила по радиусам изгиба, заполнению лотков, заземлению и противопожарным мерам.
Бюджет и сроки: открытая прокладка дешевле и быстрее, скрытая и подземная — дороже, но долговечнее и эстетичнее.
Грамотно подобранная система прокладки кабеля повышает надёжность электроснабжения и связи, снижает риски аварий и упрощает развитие инфраструктуры. При проектировании важно учитывать специфику объекта и соблюдать действующие стандарты.
